Второй вариант модернизации пылеочистной установки
Наиболее благоприятными условиями работы отличалась бы система, в которой поток очищаемого воздуха на выходе из циклона подавался далее на очистки в рукавный фильтр марки ФРИП 90 (рисунок 7), у которого производительность по очищаемому газу составляет 9700 м3/час, площадь поверхности фильтрования 90 м2, 3 секции, давление продувочного воздуха
,6 Мпа, допустимое давление внутри аппарата 5 кПа, высота рукавного фильтра 3550 мм, длина 3300 мм.

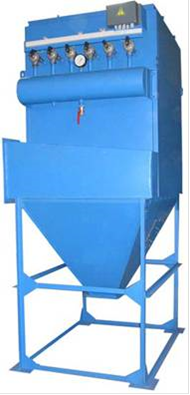

Рисунок 7 - Фильтр марки ФРИП 90
Фильтры ФРИП предназначены для высокоэффективной очистки запыленного воздуха от пылей в вытяжных аспирационных системах различных отраслей промышленности: зерноперерабатывающей, химической, деревообрабатывающей, стройиндустрии и т.д. Фильтры ФРИП выпускаются нескольких исполнений: для улавливания пылей не являющихся токсичными, пожаро- и взрывоопасными с температурой очищаемого воздуха до 130°С; для улавливания взрывоопасных пылей; для улавливания пылей при очистки высокотемпературных газов до 260°С.
Фильтр ФРИП 90 состоит из корпуса, разделенного на камеры неочищенного и очищенного газов, фильтровальных элементов (каркасного типа), клапанной секции с управляющими электромагнитами и устройством управления регенерацией рукавов. Запыленный воздух через входной патрубок поступает в камеру, где расположены фильтрующие рукава. Пыль задерживается на фильтрующей поверхности материала, а очищенные газы удаляются через верхние открытые части рукавов в камеру очищенного газа. Фильтрующие рукава изготавливаются на специализированном швейном оборудовании из высокоэффективных нетканых фильтрующих полотен как отечественного, так и зарубежного производства.
Регенерация фильтровальных рукавов осуществляется периодически по заданному циклу без отключения фильтра ФРИП односторонней импульсной продувкой сжатым воздухом, поступающим внутрь рукавов сверху через отверстия в продувочных коллекторах. Длительность импульсов и частота циклов регенерации устанавливается с помощью прибора управления регенерацией входящего в комплект поставки фильтра.
Сжатый воздух, поступающий на фильтры ФРИП, должен быть осушен и очищен не ниже 10 класса по ГОСТ 17433-80 «Промышленная чистота. Сжатый воздух. Классы загрязненности» [22].
В предложенном варианте фильтр оснащается предохранительными клапанами с разрушающей мембраной, так как загрязняющее вещество является взрывоопасным.
Для обеспечения нормальной работы фильтра должна периодически проводиться выгрузка уловленной пыли из бункера.
Работа фильтра как и всей аспирационной системы контролируется с помощью главного пульта управления.
Система автоматики имеет возможность передачи всей информации на верхний уровень для контроля и управления системой очистки воздуха в комплексе с технологией, которую она обслуживает. Аксонометрическая схема второго варианта улучшения газоочистной системы представлена в приложении З, аппарата - приложение И.
Расчет материального баланса предлагаемой установки основывается на формулах 3.15 - 3.17 и аналогичен вышеизложенным установкам, поэтому все расчетные данные также сводятся в таблицу 14.
Таблица 14 - Материальный баланс предлагаемой установки
|
№ источника загрязнения |
Масса выброса загрязняющего вещества |
ПДВ |
Степень очистки, % | ||||||
|
г/с |
т/год | ||||||||
|
на входе |
поглощено |
На выходе |
на входе |
поглощено |
На выходе |
г/с |
т/год | ||
|
Циклон марки 4БЦШ | |||||||||
|
0001 |
1,218 |
1,035 |
0,183 |
18,94 |
16,91 |
2,85 |
0,49 |
7,62 |
85 |
|
0003- 0004 |
29,150 |
24,777 |
4,373 |
453,34 |
385,33 |
68,01 |
0,69 |
10,73 |
85 |
|
0005- 0009 |
38,380 |
32,623 |
5,757 |
596,89 |
507,35 |
89,53 |
16,93 |
263,31 |
85 |
|
0010- 0013 |
15,108 |
12,842 |
2,266 |
234,96 |
199,72 |
35,24 |
4,23 |
65,78 |
85 |
|
0015 |
10,50 |
8,920 |
1,580 |
163,31 |
138,72 |
24,57 |
1,12 |
17,42 |
85 |
|
0016 |
24,146 |
20,524 |
3,622 |
375,52 |
319,19 |
56,33 |
2,96 |
46,03 |
85 |
|
0017 |
14,180 |
12,053 |
2,127 |
220,53 |
187,45 |
33,08 |
2,58 |
40,12 |
85 |
|
0020 |
0,740 |
0,629 |
0,111 |
11,51 |
9,78 |
1,73 |
0,52 |
8,09 |
85 |
|
0021 |
10,50 |
8,920 |
1,580 |
163,31 |
138,72 |
24,57 |
0,68 |
10,58 |
85 |
|
0022 |
24,146 |
20,524 |
3,622 |
375,52 |
319,19 |
56,33 |
2,96 |
46,03 |
85 |
|
0023 |
14,180 |
12,053 |
2,127 |
220,53 |
187,45 |
33,08 |
2,58 |
40,12 |
85 |
|
0027 |
1,130 |
0,961 |
0,169 |
17,57 |
14,95 |
2,63 |
0,86 |
13,37 |
85 |
|
0029- 0035 |
5,996 |
5,097 |
0,899 |
93,25 |
79,27 |
13,98 |
0,52 |
8,09 |
85 |
|
0043- 0050 |
2,886 |
2,453 |
0,433 |
44,88 |
38,15 |
6,73 |
0,52 |
8,09 |
85 |
|
Рукавный фильтр | |||||||||
|
0003- 0004 |
4,373 |
4,329 |
0,044 |
68,01 |
67,32 |
0,68 |
0,69 |
10,73 |
99 |
|
0015 |
1,580 |
1,564 |
0,016 |
24,57 |
24,32 |
0,25 |
1,12 |
17,42 |
99 |
|
0016 |
3,622 |
3,586 |
0,036 |
56,33 |
55,77 |
0,56 |
2,96 |
46,03 |
99 |
|
0021 |
1,580 |
1,564 |
0,016 |
24,57 |
24,32 |
0,25 |
0,68 |
10,58 |
99 |
|
0022 |
3,622 |
3,586 |
0,036 |
56,33 |
55,77 |
0,56 |
2,96 |
46,03 |
99 |
|
0029- 0035 |
0,899 |
0,890 |
0,009 |
13,98 |
13,84 |
0,14 |
0,52 |
8,09 |
99 |
