Расчет биологических фильтров

Биологические фильтры представляют собой резервуары, заполненные твердым кусковым материалом (шлак, кокс, щебенка, керамзит), через который фильтруется поступающая на поверхность загрузки сточная вода.

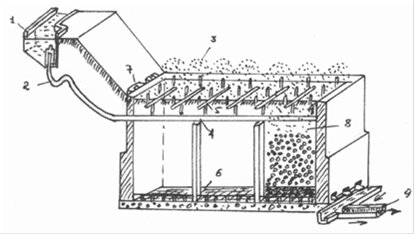

Рис.Биологический фильтр.

.Дозирующий бак

2.сифон

3.спринклер

4.магистральная труба

5.распределительные трубы

6.дренаж из плиток

7.каналы для входа воздуха в дренаж

8.загрузка фильтра (щебень)

9.канал для отвода очищенной воды.

Поверхность всех частиц загрузки покрывается сплошной биологической пленкой за счет адсорбции микробов из сточной воды и последующего их размножения. Биологическая пленка играет роль основного активного агента в очистке воды.

Биологические фильтры следует проектировать в виде резервуаров со сплошными стенками и двойным дном: нижним - сплошным, а верхним - решетчатым (колосниковая решетка) для поддержания загрузки. При этом необходимо принимать: высоту междудонного пространства - не менее 0,6 м; уклон нижнего днища к сборным лоткам — не менее 0,01; продольный уклон сборных лотков - по конструктивным соображениям, но не менее 0,005.

Капельные биофильтры следует устраивать с естественной аэрацией, высоконагружаемые - как с естественной, так и с искусственной аэрацией (аэрофильтры).

Естественную аэрацию биофильтров надлежит предусматривать через окна, располагаемые равномерно по их периметру в пределах междудонного пространства и оборудуемые устройствами, позволяющими закрывать их наглухо. Площадь окон должна составлять 1 -5 % площади биофильтра.

В качестве загрузочного материала для биофильтров следует применить щебень или гальку прочных горных пород, керамзит, а также пластмассы, способные выдержать температуру от 6 до 30 ° С без потери прочности.

Загрузка фильтров по высоте должна быть выполнена из материала одинаковой крупности с устройством нижнего поддерживающего слоя высотой 0,2 м, крупностью 70-100 мм.

В зависимости от климатических условий района строительства, производительности очистных сооружений, режима притока сточных вод, их температуры биофильтры надлежит размещать либо в помещениях (отапливаемых или неотапливаемых), либо на открытом воздухе.

Капельные биологические фильтры БПКполн сточных вод Len =250 > 220 мг/л поэтому надлежит предусматривать рециркуляцию очищенных сточных вод.

Для капельных биофильтров надлежит принимать: рабочую высоту Hbf = 1,5-2 м;

гидравлическую нагрузку qbf = 1-3 м3/(м2×сут);

БПКполн очищенной воды Lex = 15 мг/л.

В качестве загрузочного материала берем керамзит.

Рассчитываем коэффициент рециркуляции

где Lmix - БПКполн смеси исходной и циркулирующей воды, при этом Lmix - не более 300 мг/л; Lmix=200

Len, Lex - БПКполн соответственно исходной и очищенной сточной воды

=0,27

При расчете капельных биофильтров величину qbf при заданных Len и Lex, мг/л, температуре воды Tw определяем по табл. 37, где

.

=13,3

Оптимальная температура t=10; гидравлическая нагрузка

qbf, м3/(м2×сут)=1; высота слоя загрузки Hbf = 2м.
