Назначение и конструктивный состав системы сбора и очистки нефтесодержащих вод

Система сбора и очистки нефтесодержащих трюмных вод предназначена для сбора нефтесодержащих трюмных вод и последующей их передачи на берег или в плавучий сборщик трюмных вод, а также для очистки нефтесодержащих трюмных вод при откачке их за борт. Все суда и морские инженерные сооружения, на которые распространяется действие Международной конвенции по предотвращению загрязнения моря нефтью, должны оборудоваться системами сбора и очистки нефтесодержащих трюмных вод. Эти системы обеспечивают осушение льял и колодцев машинных и котельных отделений, осушение и наполнение емкостей для сбора трюмных нефтесодержащих вод, очистку нефтесодержащих вод при откачке их за борт, выдачу НСВ и отсепарированных нефтеостатков на берег или плавучий сборщик.

Система состоит из следующих основных элементов: сепараторов трюмных вод, насосов, приемных и напорных трубопроводов, арматуры, контрольно-измерительных приборов и средств управления, сборных колодцев и емкостей.

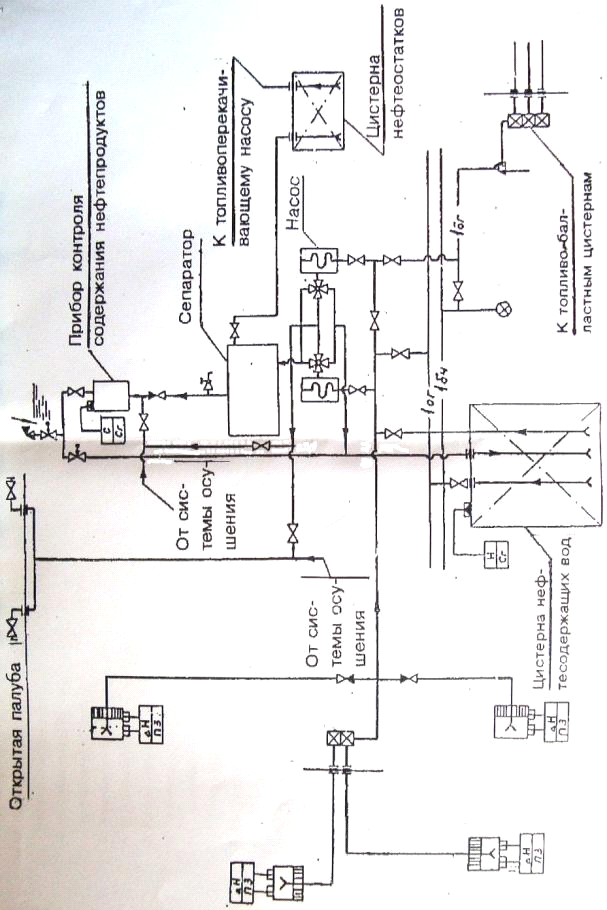

Графическая схема данной системы показана на рис.9.4.1.

Рис.9.4.1. Схема сбора и очистки нефтесодержащих трюмных вод

Потребная пропускная способность сепараторов трюмных вод выбирается в зависимости от суточного количества трюмных вод, подлежащих очистке, из условий осушения льял и сточных колодцев один раз в вахту с продолжительностью работы один час (табл.8.4.1.). В обоснованных случаях и при согласовании с заказчиком допускается применение сепараторов с увеличенной на один - два порядка пропускной способностью против табличных значений. При необходимости установки сепараторов с пропускной способностью более 10 м3/ч предусматривается параллельное включение сепарационных установок.

Рекомендуемые значения производительность сепараторов приведены в таблице 9.4.1.

Таблица 9.4.1 Рекомендуемые значения производительности сепараторов

Для проверки качества очистки у сепараторов на отливных участках предусматриваются пробоотборные устройства рекомендуемого ИМО образца. Необходимо обеспечивать периодическую прокачку сепаратора забортной водой. Нефтеостатки, капливающиеся в сепараторе, подаются в специальную цистерну. Трубопроводы системы для предотвращения образования стойких нефтеводяных эмульсий должны иметь конструкцию, исключающую образование застойных зон и обеспечивающую минимальное гидравлическое сопротивление. Внутренние диаметры трубопроводов определяются гидравлическим расчетом исходя из минимальной скорости потока в приемных отростках не менее 0,7-1,0 м/с, а для максимальной - как во всасывающем, так и в напорном трубопроводах - не более допустимой по критерию надежности.

В качестве гидравлических механизмов в системе обычно применяются насосы объемного типа. Подача насоса выбирается в зависимости от пропускной способности сепаратора. При этом подача насоса не должна превышать пропускной способности сепаратора при минимальном сопротивлении системы в случае, если сопротивление является переменным в процессе работы системы.

Внутренние диаметры приемных и напорных трубопроводов определяются гидравлическим расчетом. Напорный трубопровод от насоса до сепаратора должен быть, по возможности, прямым, без местных сопротивлений. На напорном трубопроводе перед сепаратором и на выходе необходимо предусмотреть устройство для сбора проб.
