Атмосферно-вакуумные трубчатые установки

Эффективность процесса вакуумной перегонки мазута, как и при перегонке нефти, зависит как от параметров технологического режима, так и от конструктивных особенностей отдельных узлов блока: печи, трансферной линии, узла ввода сырья, конструкции тарелок, насадок.

Основное назначение вакуумной перегонки мазутов: получение широкой фракции 350-5500С (и выше) - сырья для каталитических процессов и дистиллятов для производства масел и парафинов. В отношении требований к качеству сырья эти две задачи различаются по четкости ректификации, но общим условием является максимальный отбор дистиллятов при минимуме потерь их с остатком. Эти требования влияют на технологические и конструктивные решения, а также аппаратурное оформление вакуумной перегонки мазута. К настоящему времени мощности вакуумных колонн достигают 3 млн т/год, а их диаметры увеличились до 8,6-9,0 м. В соответствии с повышением мощностей изменялись и конструкции вакуумных колонн. В практике перегонка мазута осуществляется в основном по трем схемам, приведенным на рис. 4, а, б, в.

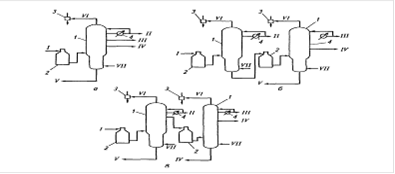

Рис. 4. Варианты схем (а, б, в) вакуумной перегонки мазута

Состав мазута, поступающего на вакуумный блок из атмосферной колонны, регламентируется содержанием фракций, выкипающих до 3500С. Традиционно считают, что содержание светлых должно составлять не более5% (масс.), так как их рост приводит к увеличению диаметра вакуумной колонны, затрудняет полную конденсацию паров на верху колонны и увеличивает загрузку вакуумосоздающей системы. Необходимо отметить, что содержание светлых фракций в мазуте определяется фракционным составом (а именно температурой конца кипения) получаемого в атмосферной колонне дизельного топлива. [11]

Для регулирования (стабилизации) состава сырья вакуумной колонны и одновременно с этим повышения отбора светлых (до 98% от потенциала) между атмосферной и вакуумной колоннами в некоторых патентах рекомендуют помещать буферную ступень испарения мазута.

Температура нагрева сырьевого потока (мазута) определяется температурой его термического разложения, которое ведет к образованию неконденсируемых газов разложения.

Схемы орошения вакуумных колонн определяют как отбор и качество продуктов, так и стабильность режима работы. Одной из существенных особенностей вакуумных колонн является использование верхнего орошения, предназначенного для полной конденсации паров, поэтому верхняя секция часто называется конденсационной.

Для полной конденсации паров вверху вакуумной колонны (по сравнению с атмосферной) требуется значительно больше тарелок циркуляционного орошения, чтобы обеспечить те же значения тепла конденсации. [7]

Для создания максимального температурного напора и равномерной нагрузки на тарелки ВЦО рекомендуется схема порционной подачи охлажденной флегмы. Предполагается, что при такой схеме, кроме углубления конденсации и сокращения потерь сверху колонны, обеспечивает гибкость и стабильность режима верха колонны и вакуумосоздающего устройства.

Промежуточное циркуляционное орошение (ПЦО) почти во всех вакуумных колоннах создается за счет подачи части охлажденного выводимого бокового погона на несколько тарелок выше его вывода. В вакуумных колоннах вторичной перегонки широкой масляной фракции ПЦО часто работает индивидуально, под тарелкой вывода бокового погона.

Во многих проектах нижнее циркуляционное орошение - НЦО располагается на самых нижних тарелках концентрационной секции колонны или на две-три тарелки выше секции ввода сырья. НЦО играет роль конденсатора смешения и его не следует помещать вблизи ввода сырья, так как конденсируются и охлаждаются не только тяжелые, но и целевые компоненты.
