Технологический процесс производства чугуна

Агрегатом для осуществления доменного процесса служит печь шахтного типа. Рабочее пространство доменной печи в горизонтальных сечениях имеет круглую форму, а в вертикальном разрезе - своеобразное очертание, называемое профилем.

Важнейшим условием осуществления доменного процесса в рабочем пространстве печи является непрерывное встречное движение и взаимодействие опускающихся шихтовых материалов, загружаемых в печь через колошник, и восходящего потока газов, образующегося в горне при горении углерода кокса в нагретом до 1000 - 1200° С воздухе (дутье), который нагнетается в верхнюю часть горна через расположенные по его окружности фурмы. К дутью может добавляться технический кислород, природный газ, водяной пар.

Кокс поступает в горн нагретым до 1400 - 1500° С. В зонах горения углерод кокса взаимодействует с кислородом дутья. Образующийся в зонах горения диоксид углерода при высокой температуре и избытке углерода неустойчив и превращается в оксид углерода. Таким образом, за пределами зон горения горновой газ состоит только из оксида углерода, азота и небольшого количества водорода, образовавшегося при разложении водяных паров или природного газа. Смесь этих газов, нагретая до 1800 - 2000° С , поднимается вверх и передает тепло материалам, постепенно опускающимся в горн вследствие выгорания кокса, образования чугуна и шлака и периодического выпуска их из доменной печи. При этом газы охлаждаются до 200 - 450° С, а оксид углерода, отнимая кислород из оксидов железа, превращается частично в диоксид углерода, содержание которого в доменном газе на выходе из печи достигает 14 - 20 %.

Шихтовые материалы загружают в доменную печь при помощи засыпного аппарата отдельными порциями - подачами. Они располагаются на колошнике чередующимися слоями кокса, руды или агломерата и флюса при работе на не полностью офлюсованном агломерате. Загрузку подач производят через 5 - 8 мин. по мере освобождения пространства на колошнике в результате опускания материалов.

В процессе нагревания опускающихся материалов происходит удаление из них влаги и летучих веществ кокса и разложение карбонатов. Оксиды железа под действием восстановительных газов постепенно переходят от высших степеней окисления к низшим, а затем - в металлическое железо.

Свежевосстановленное железо заметно науглераживается еще в твердом состоянии. По мере науглераживания температура плавления его понижается. При температуре 1000 - 1100° С восстановление железа почти заканчивается и начинают восстанавливаться более трудновосстановимые элементы - кремний, марганец и фосфор. Науглероженное железо, содержащее около 4 % углерода и некоторое количество кремния, марганца и фосфора, плавится при температуре 1130 - 1150° С и стекает в виде капель чугуна в горн. В нижней половине шахты начинается образование жидкого шлака из составных частей пустой породы руды и флюса. Понижению температуры плавления шлака способствуют невосстановленные оксиды железа и марганца. В стекающем вниз шлаке под действием возрастающей температуры постепенно расплавляется вся пустая порода и флюс, а после сгорания кокса и зола.

При взаимодействии жидких продуктов плавки с раскаленным коксом в заплечиках и горне происходит усиленное восстановление кремния, марганца и фосфора из их оксидов, растворенных в шлаке. Здесь же поглощенная металлом в ходе плавки сера переходит в шлак. Железо и фосфор печи полностью восстанавливаются и переходят в чугун, а степень восстановления кремния и марганца и полотна удаления из чугуна серы в большой мере зависят от температурных условий, химического состава шлака и его количества.

Жидкие чугун и шлак разделяются в горне благодаря различным удельным массам. По мере скопления их в горне чугун выпускают через чугунную летку, а шлак - через шлаковые летки (верхний шлак) и чугунную летку во время выпуска чугуна (нижний шлак).

Все перечисленные процессы протекают в доменной печи одновременно, оказывая взаимное влияние в соответствии с рисунком 2[4].

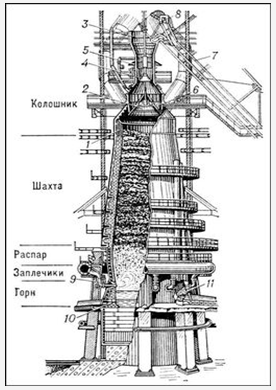

- защитные сегменты колошника; 2 - большой конус; 3 - приёмная воронка; 4 - малый конус; 5 - распределитель шихты; 6 - воронка большого конуса; 7 - наклонный мост; 8 - скип; 9 - воздушная фурма; 10 - чугунная лётка; 11 - шлаковая лётка.

Рисунок 2 - Доменная печь

Еще статьи по экологии

Состояние и перспективы развития сети российских национальных парков
В процессе своего развития человечество поставило под угрозу существование естественных экологических систем и природных комплексов, которые являются необходимым условием сохранения био ...

Предложения по снижению экологического риска при эксплуатации котельной поселка Мирный
Экологический риск - совокупность рисков, угрожающих состоянию среды обитания и общественному благосостоянию. Природопользование, не выходящее за пределы допустимого экологического риска ...

Особенности антропогенного преобразования черноморского побережья и его эколого-геоморфологические последствия на примере Краснодарского края
Краснодарский край является уникальным регионом с наиболее благоприятными для рекреационной деятельности ресурсами, и, в связи с использованием этих ресурсов, наибольшую нагрузку испытывает ...
